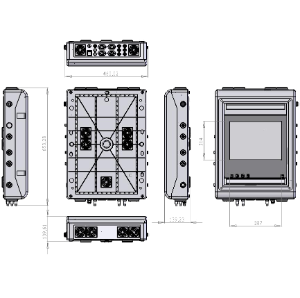

 Блок управления станком J-4006




Предназначен для управления фрезерными-токарными-сверлильными станками ,любыми координатными системами перемещения (кроме манипуляторов)поддерживаются от 1до 5 осей  X-Y-Z и поворотная ось А.  (Последняя цифра в индексе кол-во осей)

Рекомендуется для  перевода станков с ручным управлением на автоматическое





Встроенный компьютер с операционной системой и
русифицированной программой управления ЧПУ МАСН-3
и КСАМ 4 а также полный пакет программ подготовки файлов для обработки на станке.


Технические данные


  • Блоки концевых датчиков.
  • Виртуальная клавиатура (с возможностью настройки параметров)
  • Активный экран ЖКИ 14" с «touch-scrin» из стекла (для работы в условиях сильных загрязнений) Тип "S"
  • Выход на моторы 4.2А Ампер (возможность настройки от 0.4-4.2 А с шагом 0.5А)
  • Регулировка деления шагов моторов (2-300 шаг на градус ) для повышения точности
  • работы моторов на особо ответственных работах с повышенными требованиями.
  • Блоки реле с возможностью управления М-кодами из программы управления по заданному алгоритму (2-4 реле 10-15Ампер) с обесточенными или нет контактами для управления внешними нагрузками (СОЖ, помпа, освещение).
  • Возможность автономного включения компьютера для подготовки файлов к работе.
  • Выход-1: 6 обесточенных контактов реле 220В, 10А для
  • подключения доп.нагрузки.
  • Выход-2: 1 независимая розетка 220В, 10А, управляемая блоком
  • для подключения нагрузки.
  • Выход-3: 2 разъема расширения для концевых и любых других
  • сигнальных датчиков.
  • Выход-4: 5 быстро подключаемых разъемов для двигателей.
  • Блок питания с стабилизатором напряжения и защитой от К.З.
  • Блок «Полный стоп» отключения шпиндель и движения всех осей и остановки программы.
  • Интерфейс для согласования со станком (М-G-коды)
  • Силовая часть (драйвера) управления шаговыми двигателями
  • Предназначен для управления фрезерными-токарными-сверлильными станками ,любыми координатными системами перемещения (кроме манипуляторов)поддерживаются 4 оси X-Y-Z и поворотная ось"А" Рекомендуется для перевода станков с ручным управлением на автоматическое ЧПУ .
  • Блок защиты от перегрузки шпинделя и насоса подачи СОЖ.
  • Встроенный аккумулятор.
  • Блоки питания
  • Фильтр подавления сетевых помех (2 контурный).
  • Комплектность при поставке:

  • Система поставляется полностью настроенная и готовая к использованию с предустановленными программами управления и подготовки файлов:
  • Система управления J-4000м
  • Паспорт системы (гарантия на блок 1год). Схема подключения.
  • Программа управления (МАСН-3), примеры работ.
  • Описание программ на русском и англ. языках
  • Материал внешнего корпуса : ударопрочный , качественный АБС-пластик
  • Защитная прозрачная крышка экрана компьютера с запорным механизмом.
  • Система принудительной вентиляции (приточно-вытяжная) с сменными фильтрами.



Цена: 120 000 руб. По  заказу.
