Малогабаритный токарный станок с ЧПУ




АРХИВ







Предлагаем Вашему вниманию малогабаритный токарный станок с ЧПУ

Станок предназначен для выполнения основных токарных операций и вспомогательных фрезерных, сверлильных, расточных и др. операций при обработке деталей из конструкционных сталей, цветных металлов и сплавов, дерева и пластмасс Станок предназначен для эксплуатации в условиях индивидуального и мелко-серийного производства в лабораториях, мастерских, учебных классах. Система ЧПУ выполнена на базе токарного станка ТД-180.

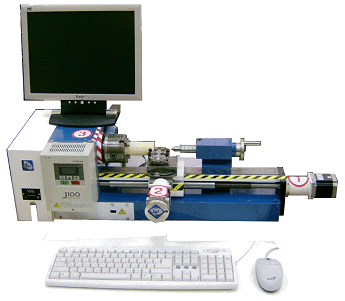

Токарный станок



Станок токарный с ЧПУ



Станок управляться посредством, компьютерной программы МАСН-3 (поставляется в комплекте).


Меню управления станком



Меню управления токарным станком



Станок управляется программой



Станок работает с любыми управляющими программами PC CNC, такими как КСАМ или МАСНЗ, и с форматами файлов DXF, HPGL, Gerber, Excellon,
а так-же в G-code (ISO) программ подготовки рабочих файлов - CorelDRAW, SolidWorks, AutoCAD, ArtCAM и т.д.
Управление осуществляется через LPT-порт ПК с ОС Win95-98-XP-HT-2000.

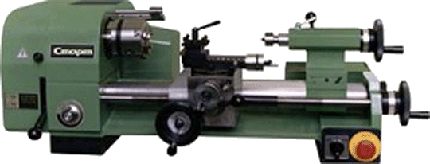

Малогабаритный токарный станок с ЧПУ





Технические характеристики ТД-180:

Класс точности: (ГОСТ 8-82) Н
Наибольший диаметр обрабатываемой заготовки, мм:
над станиной: 180
над суппортом: 80
Наибольшая длина обрабатываемой заготовки с использованием хода подвижной резцедержки, мм: 340
Наибольшее перемещение суппорта, мм:
продольное: 325
поперечное: 90
Диаметр отверстия в шпинделе передней бабки, мм: 20
Наибольшее перемещение пиноли задней бабки, мм: 50
Внутренний конус шпинделя передней бабки: Морзе 3АТ7
Внутренний конус пиноли задней бабки: Морзе 2АТ8
Высота резца, мм: 10
Наибольшее перемещение резцедержки, мм:
рабочее: 40
наибольшее: 60
Пределы частот вращения шпинделя (плавное регулирование), мин. -1:
1 ступень: 50...1000
2 ступень: 100...2000
3 ступень: 200...4000
Пределы продольных подач, мм/об: 0.030... 0.175 (7ступеней)
Пределы нарезаемых резьб:
метрических, шаг, мм: 0.4...3.0
дюймовых, число ниток на дюйм: 8...48
Цена деления лимбов маховиков перемещения суппорта, пиноли задней бабки, подвижной резцедержки, мм: 0,025
Габариты (длина х ширина х высота), мм: 903х450х320
Масса станка без принадлежностей, кг: 82
Род тока питающей сети: переменный, однофазный
Частота, Гц: 50±1
Напряжение, В: 220±22
Тип привода: регулируемый
Мощность электродвигателя, кВт: 0,75



Комплект поставки:
1.Станок - 1 шт.
2.Стойка управления - 1 шт.
3.Программа управления в комплекте (лицензия) - 1 шт.
4.Техническая документация.

Гарантия 1 год.
Техническая и сервисная поддержка
